F123
O que ganha a sua empresa com as impressoras 3D
profissionais da série F123 Stratasys?
Redução de custos
A empresa portuguesa Sinflex melhorou os processos de produção e reduziu os custos, com a impressão de gabaritos em 3D, comparando com o método tradicional
Overview
Casos de estudo
Aplicações
Impressoras
Materiais

O que precisa?

  • Ferramentas
  • Gabaritos
  • Protótipos
  • Peças finais
  • Pequenas séries
  • Encurtar ciclos no processo
  • Autonomia sem recorrer a externos
  • Outros desafios

O que temos?

  • Marca líder com 30 anos de experiência em Impressão 3D
  • Profissionais certificados
  • Mais de 120 000 impressoras testadas e vendidas
  • Colaboração direta com muitas empresas, no seu desenvolvimento de produtos e melhoria nos processos de produção

O que oferecemos?

  • Fiabilidade
  • User-friendly
  • Elevada precisão permitindo geometrias complexas
  • Câmara aquecida patenteada
  • Rapidez na preparação e impressão das peças
  • Aplicações para todo tipo de indústria
  • Auto-calibração
  • Software líder CAD, com Grabcad incluído e na F370 Grabcad Insight incluído
  • Câmara interna para monitorização dos trabalhos
  • Impressora com características para ambiente de escritório
  • Fácil e rápida troca de materiais sem desperdício

Casos de estudo

Centro de Inovação do Grupo Nabeiro

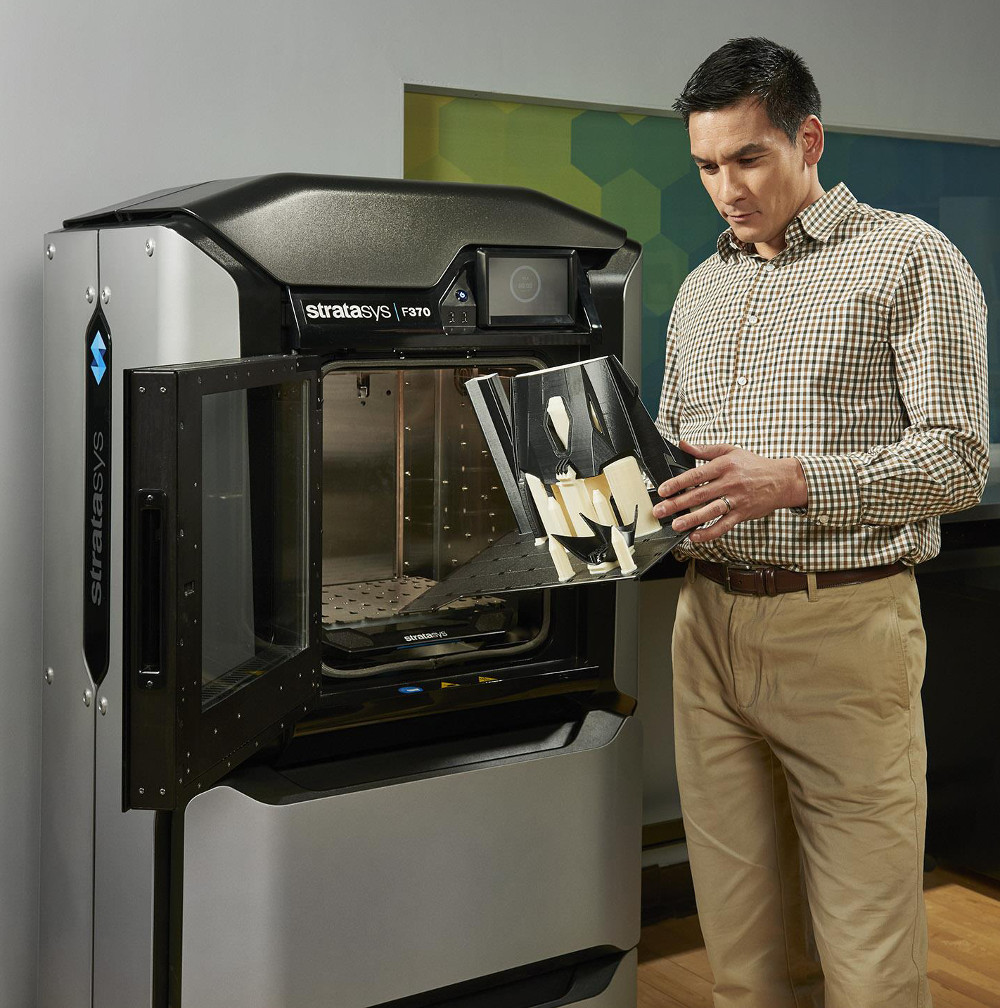

A Diverge utiliza a Impressora 3D F370 Stratasys para validar conceitos, realizar testes funcionais e imprimir peças finais para todos os modelos das máquinas da Delta Cafés.

AMIITO/Tech

Empresa de arquitetura e engenharia que produz componentes especiais para edifícios Produz caixilharias e peças finais impressas em 3D

Sinflex

Empresa de produção e fabrico de molas
Imprime gabaritos em 3D que permitem o controlo dimensional das molas

Centro de desenvolvimento de produtos

Imprime protótipos realistas em 3D como o exemplo do capacete

Centro de Prototipagem MSOE

Proporciona formação e conhecimento sobre impressão 3D
Utiliza o material elastómero TPU para impressão de peças flexíveis em 3D para o setor automóvel

Centro Tecnológico Eckhart

Fornece soluções avançadas para a fabricação
Fornece soluções para os maiores fabricantes mundiais, como ferramentas, equipamentos e automação em 3D

Aplicações

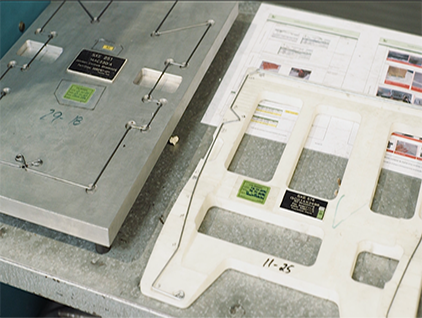

Gabaritos para garantir que as molas estão em conformidade

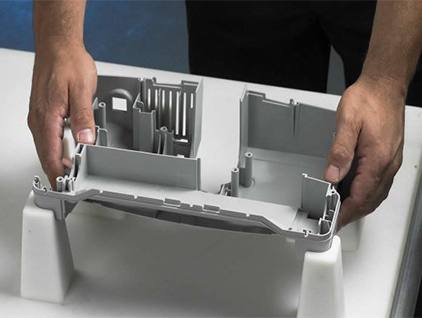

Ferramenta de apoio para montagem de peças

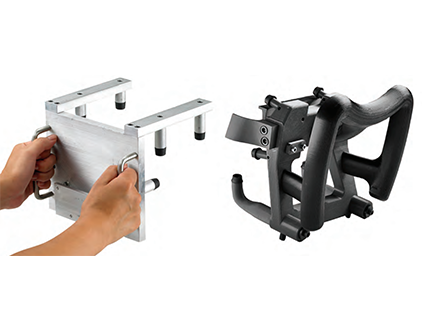

Ferramenta de fixação do símbolo automóvel

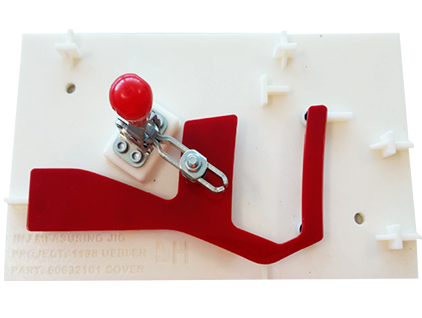

Gabarito para controlo dimensional

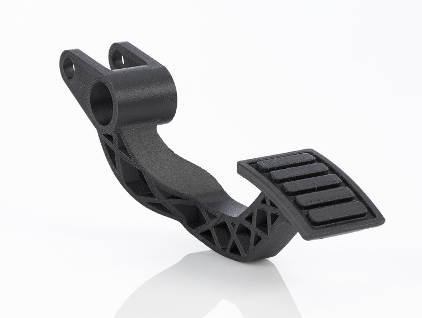

Protótipo de um pedal para automóvel

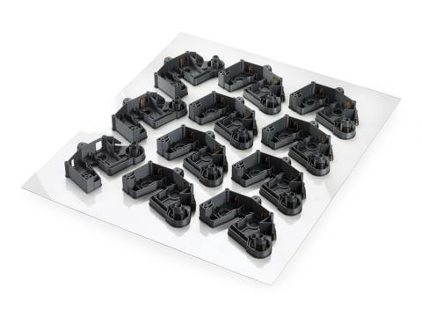

Impressão de pequenas séries

Impressoras

A tecnologia utilizada nas impressoras F123 é o FDM (Fused Deposition Modeling), que consiste na extrusão de filamentos, construindo a peça camada por camada. Esta tecnologia permite obter geometrias e cavidades complexas, que outras tecnologias não conseguem.
  F170 F270 F370
Material PLA*, ABS-M30, ASA, ABS-CF10
TPU 92A, QSR (Suporte solúvel)
*PLA não utiliza suporte solúvel		 PLA, ABS-M30, ASA
TPU 92A, ABS-CF10
QSR (Suporte solúvel)		 PLA, ABS-M30, ASA
PC-ABS, TPU 92A, ABS-ESD7
Diran* 410MF072, ABS-CF10, QSR (Suporte solúvel)
* Breakaway
Dimensão e peso F170, F2760 e F370: 1626 x 864 x 711 mm | 227 kg com consumíveis
Câmara de construção 254 x 254 x 254 mm 305 x 254 x 305 mm 355 x 254 x 355 mm
Gavetas de material 2 gavetas
1 material / 1 suporte		 4 gavetas
2 material / 2 suporte		 4 gavetas
2 material / 2 suporte
Software GrabCAD Print GrabCAD Print GrabCAD Print
Insight / ProtectAM 1
1 U.S. government agency STI compliance via Stratasys ProtectAM technology is powered by Red Hat ® Enterprise Linux ® software
As impressoras da série F123 possuem material de suporte solúvel* e de fácil remoção que permite ter uma maior liberdade no design das peças
* à exceção do PLA e do Diran
Precisão - As peças são produzidas com uma precisão de +/- 0,200 mm ou +/- 0,002 mm/mm.
Software GrabCAD – Simplifica a preparação, a monitorização e gera relatórios dos trabalhos, garantindo um fluxo de trabalho eficiente.

Materiais

Crie peças e faça montagens complexas sem comprometer a precisão, os detalhes ou a repetibilidade.
  PLA ABS-M30 ASA TPU 92A PC-ABS DIRAN 410MF072 ABS-ESD7 ABS-CF10
Impressoras F170, F270 e F370 F170, F270 e F370 F170, F270 e F370 F170, F270 e F370 F370 F370 F370 F170, F270 e F370
Espessura camada 0.254 mm 0.330 mm
0.254 mm
0.178 mm
0.127 mm		 0.330 mm
0.254 mm
0.178 mm
0.127 mm		 0.178 mm
0.254 mm		 0.330 mm
0.254 mm
0.178 mm
0.127 mm		 0.178 mm
0.254 mm
0.330 mm
 0.254 mm
0.178 mm		 0.178 mm
0.254 mm
0.330 mm
Cores
